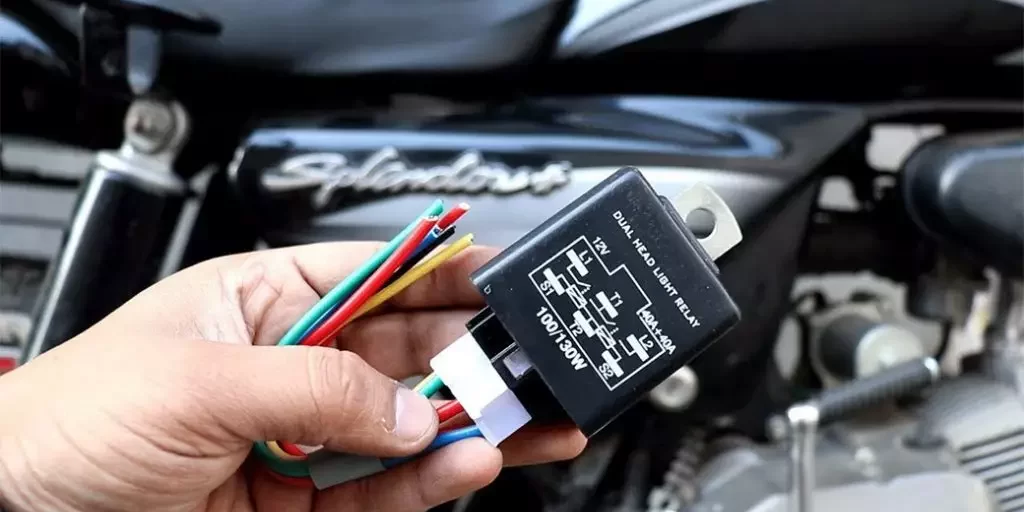

رله دوبل چیست؟
رله دوبل وظیفه تامین برق مثبت ۱۲ ولت را برای قطعات سیستم انژکتوری بر عهده دارد. رله دوبل مانند جعبه تقسیم برق عمل کرده و برق مثبت قطعات سیستم انژکتوری را تامین میکند.
این قطعه به دلیل ساختار و شرایط کاری که دارد معمولاً در معرض خرابی قرار میگیرد.
این قطعه برق مثبت قطعات زیر را تامین میکند:
پمپ بنزین، سنسور اکسیژن، سنسور کیلومتر، سوزنهای انژکتور، کویل دوبل، شیربرقی کنیستر، ایسیو
کار رله دوبل
رله دوبل همانطور که از اسم آن پیداست از دو عدد رله تشکیل شده است.
این قطعه داراي يك كانكتور غالباً 15 پایه بوده و شامل دو عدد رله مجزا مي باشد كه وظيفه آن ارسال ولتاژ مورد نياز اجزاء مختلف سيستم سوخت رساني و همچنين تغذيه ECU موتور از طريق باتري مي باشد.
هر کدام از رله ها از یک سیم پیچ با هسته مغناطیسی و یک کنتاکت تشکیل شده است.با قطع و وصل جریان ضعیف برق به رله کنتاکت ها به دلیل خاصیت مغناطیسی وصل یا قطع می شوند و به این ترتیب می توان فرمان اتصال برق قوی را با اتصال برق ضعیف به رله صادر کرد.اگر قرار بود سیم کشی ها مستقیم باشند و از رله استفاده نشود هم طول و وزن دسته سیم ها زیاد می شد هم باعث داغ شدن سیم های حاوی جریان آمپر بالا برق می گشت.
علائم خرابی رله دوبل
از جمله اولین نشانه های خرابی رله دوبل، عدم روشن شدن خودرو می باشد. اگر خودروی شما پس از استارت زدن روشن نمی شود، ممکن است این قطعه دچار مشکل شده باشد.
اگر پس از باز کردن سوئیچ، چراغ چک خودرو روشن نشود، می تواند نشانه ای بر خرابی رله دوبل باشد.
هنگام باز کردن سوئیچ، برای دو الی سه ثانیه صدای آغاز به کار پمپ بنزین شنیده می شود. اگر این صدا پس از باز کردن سوئیچ شنیده نشود، می تواند دلیل بر خرابی رله باشد.
پس از باز کردن سوئیچ، صدای تیک ماننده خفیفی از خودرو شنیده خواهد شد که در صورت خرابی رله، این صدا شنیده نمی شود.
از آنجا که این قطعه برق مثبت قطعات سیستم انژکتوری را تامین میکند لذا با خرابی آن برق مثبت قطعات تامین نشده و خودرو روشن نمیشود.
چنانچه رله دوبل خراب شود علائم زیر مشاهده میشوند؛
۱- خودرو استارت میخورد ولی روشن نمیشود.
۲- با باز کردن سوئیچ صدای پمپ بنزین شنیده نمیشود.
۳- با استارت زدن جرقه سر شمع نمی آید
محل قرارگیری
یکی از سوالاتی که ممکن است بسیاری از رانندگان خودرو داشته باشند، این است که مکان قرارگیری این قطعه در خودروهای مختلف در کجاست؟
در ادامه محل قرارگیری رله دوبل در هرکدام از خودروهای پراید، پژو 405، سمند و پارس، پژو 206 و سمند ef7 را نشان داده شده است.
رله دوبل 405
در خودروی پژو ۴۰۵ و سمند در قسمت نزدیکی رادیاتور خودرو و در سمت راننده قرار دارد.
رله دوبل 206
در خودروی ۲۰۶ در محفظه BM34 قرار دارد. یعنی در خودرو 206 این قطعه به صورت مجزا وجود ندارد و وظیفه این قطعه توسط جعبه فیوز BM34 ایفا میشود.
رله دوبل پراید
در پراید، این قطعه در کنار باتری خودرو قرار گرفته است و در سایر خودروها، این قطعه معمولا در محفظه ECU قرار دارد.
خرابی رله دوبل
رله دوبل در 3حالت سوئيچ باز، سوئيچ بسته و خودرو روشن، برق مثبت قطعات زير را تامين ميكند:
1.ECU
2.پمپ بنزين
3.انژکتورها
4.كوئل دوبل
5.شير برقي كنيستر
6.برق المنت گرم كن سنسور اكسيژن
7.المنت گرم كن دريچه گاز
8.برق چراغ عيب ياب
اگر یکی از قطعات فوق نیمسوز باشد یا مسیر سیم‌کشی تا قطعه موردنظر، مشکلی داشته باشد، جریان (آمپر) بالائی از رله عبور کرده و باعث حرارت و در نهایت سوختگی رله میگردد. نشانه این عیب این است که در یکی از پایه های رله، سوختگی مشاهده میشود.
یکی دیگر از موارد خرابی این قطعه عمل نکردن یکی از بوبینها میباشد که معمولاً در اثر عمر بالا اتفاق میفتد.
اگر اين قطعه خراب گردد برق اين سيستم ها قطع ميگردد و يكي ازنشانه هاي سريع براي پي بردن به خرابي اين قطعه روشن نشدن چراغ چك بعد از سوئيچ باز است.
تعویض رله دوبل
در صورت خرابی قطعه رله دوبل میتوانید با امداد خودرو تبریز در تماس بوده و درخواست تعویض رله دوبل را به امدادگران داده و در سریعترین زمان ممکن قطعه شما تعویض خواهد شد.
